Tours à guillocher et guillochage à la Cour

par Gouverneur Morris Mer 28 Aoû 2019, 18:57

Voici le tour à guillocher de Pierre de Fontanieu, intendant du Garde-Meuble, conservé au CNAM. L'objet est d'un tel luxe que l'on crut longtemps qu'il avait été livré par Mercklein pour Louis XVI.

Tours à guillocher et guillochage à la Cour P_00114-0001_bi2013_001

Musée des arts et métiers, Cnam / Photo Studio Cnam

Voici la fiche publiée par le musée :

Auteur matériel : Jean Tobie Mercklein
Date de fabrication : 1780
Emplacement : Musée
N° inventaire : 00114-0001-
Classification : Objet grandeur réelle
Matériaux : Fer Laiton Bois Acier Boyau Fibre indéterminé
Dimensions : 218 x 173 x 112 cm, 530 kg
Date d'entrée : 1801

"En me délassant par un art mécanique, je crois, après mes grands devoirs, me rapprocher des dernières classes, qui font également partie de ma grande famille", écrivit le roi Louis XVI. Au XVIIIe siècle, les cours se passionnent pour les tours ornementaux qui permettent désormais de tourner "en figure".

Un tour à guillocher pour quoi faire ?

Le tour à guillocher, du nom de l'ouvrier Guillot qui l'aurait inventé, est un tour qui permet de tracer des courbes et des volutes, toutes sortes d'ornements utilisés par exemple pour graver légèrement les boîtes de montres et les pièces d'horlogerie et d'orfèvrerie.

Comment ça marche ?

Dans le tour à guillocher l'axe de la pièce, contrairement aux tours classiques, subit un petit mouvement d'oscillation qui permet au burin de tracer les décors les plus variés. La pièce maîtresse du tour à guillocher est en effet constituée par un jeu de cames, les rosettes, découpées selon des formes particulières. Ce tour-ci porte quatre paires de rosettes montées sur la broche porte-pièces. Entraînée en rotation par une pédale, la pièce à usiner est animée, sous l'effet des rosettes, d'un mouvement d'avant en arrière et de gauche à droite.

Quelques vues complémentaires :

Tours à guillocher et guillochage à la Cour 74ad2810

Tours à guillocher et guillochage à la Cour 2fb03f10

Tours à guillocher et guillochage à la Cour 0797da10

Tours à guillocher et guillochage à la Cour 86f56d10

clichés personnels

Le CNAM a publié par ailleurs deux vidéos le montrant en fonctionnement :

par Gouverneur Morris Mer 28 Aoû 2019, 19:04

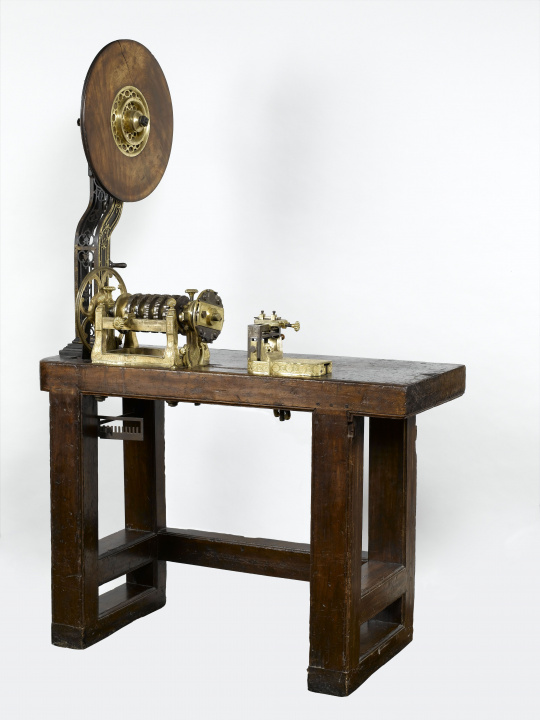

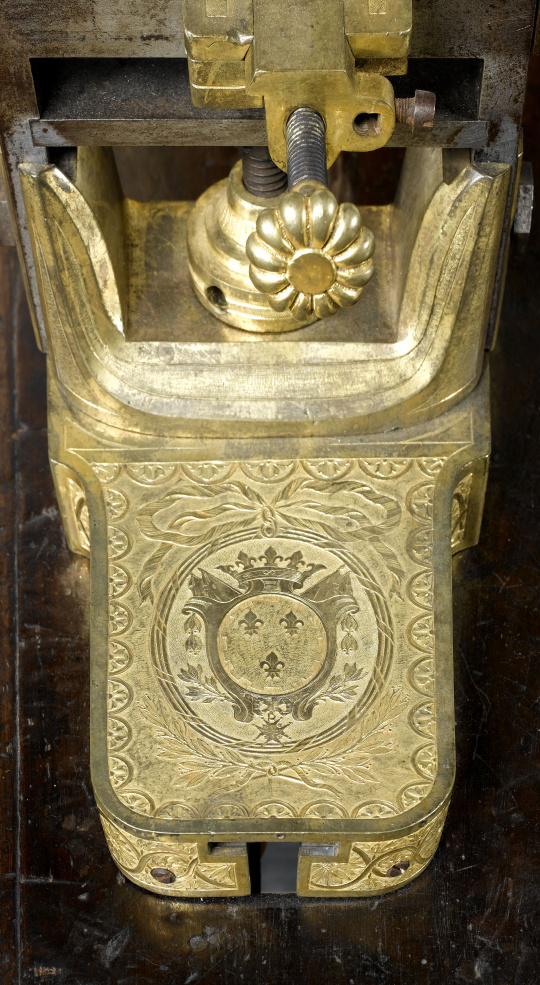

On connaît également le tour à guillocher du comte d'Artois, par Antoine Wolf, conservé à Versailles.

Moins luxueux et plus "rustique" (enfin tout est relatif Eventaille

), il a pu être acquis en 2006 par le château où il sert d'équivalent dans le cabinet de tour de Louis XVI.

Tours à guillocher et guillochage à la Cour 282219?t=IDJohnYDQKY8mRXKfvk1yg

Tours à guillocher et guillochage à la Cour 282220?t=jDg-7J25dVOrGdZ9pUlS3Q

Tours à guillocher et guillochage à la Cour 282228?t=JWxCgd7vqFUOk_IOB2ZqiQ

Source et droits : https://art.rmngp.fr/en/library/artworks/antoine-wolf_tour-a-guillocher-du-comte-d-artois-frere-de-louis-xvi-futur-charles-x_cisele_bois-matiere_metal-matiere_1773

par Gouverneur Morris Mer 28 Aoû 2019, 19:08

Exemple de boîte en or à fond guilloché :

Tours à guillocher et guillochage à la Cour AnticStore-Large-Ref-69971

https://www.anticstore.com/tabatiere-or-plusieurs-tons-epoque-louis-xvi-cirac-1780-69971P

par **Mme de Sabran** Mer 28 Aoû 2019, 19:56

Gouverneur Morris a écrit:

Moins luxueux et plus "rustique" (enfin tout est relatif )

... très très relatif, en effet ! Eventaille

Quelle magnifique machine !!!
Merci, mon cher Momo, pour cet intéressant exposé aux petites vidéos explicatives . Very Happy

Je le montrerai au chevalier ( qui est un grand bricoleur devant l'Eternel ), je suis sûre que cela lui plaira.

par **La nuit, la neige** Mer 28 Aoû 2019, 22:15

Merci Gouv' !

Idea

Voir aussi notre sujet : Les petits cabinets scientifiques et ateliers de Louis XVI à Versailles

par Gouverneur Morris Ven 16 Avr 2021, 19:35

Excellente nouvelle, le tour à guillocher de Fontanieu va être déposé par le CNAM dans "le cabinet scientifique" des Intendants du Garde-Meuble à l'Hôtel de la Marine Wink

par Lucius Ven 16 Avr 2021, 20:32

Belle initiative.

par pilayrou Sam 17 Avr 2021, 04:55

Je découvre ! Merci beaucoup, oui. Very Happy

par Gouverneur Morris Sam 26 Juin 2021, 14:16

Autre tour à guillocher, dépôt du CNAM à l’hôtel de la Marine :

Tours à guillocher et guillochage à la Cour 4097ab10

Tours à guillocher et guillochage à la Cour 65556810

Clichés personnels

par Gouverneur Morris Sam 26 Juin 2021, 14:27

Et je découvre ce matin, toujours au CNAM, un TROISIÈME tour à guillocher dans ses collections (!!! À se demander pourquoi aucun ne fut jamais déposé à Versailles… Tours à guillocher et guillochage à la Cour 3236493444
